一、方案背景

要真正了解無人值守配電房的運行模式，我們必須對“無人值守”這一概念有準確的理解。它并不意味著完全沒有工作人員管理，而是通過技術設備和人機協作來確保配電房的正常運行。

利用配電站房智能監控系統，可以實時獲得配電室各個位置的溫度和濕度數據，并將其整合分析，判斷其變化趨勢。當溫度或濕度超過標準范圍時，系統會自動啟動快速高效的告警方式，包括短信、電話、郵件、語音和聲光等，以通知相關負責人及時處理問題。

作為運維重要工具的系統，可以實現配電房少人或無人值守，讓用戶的維護方式從“被動搶修模式”變?yōu)椤爸鲃?dòng)預防模式”。

二、配電站房智能監控系統概述

智能配電站房監控系統是用于監測和控制配電站房設備的一種技術系統。該系統通過使用先進的傳感器和監測設備，可以實時監測配電站房?jī)?nèi)的電氣設備運行狀態、溫度、濕度等參數，以確保設備的安全運行和有效管理。同時，該系統還能對異常情況進行實時報警，并提供遠程控制功能，方便運維人員對配電站房設備進行遠程操作和維護。通過智能監控系統，配電站房的安全性、可靠性和管理效率得到了顯著提升。

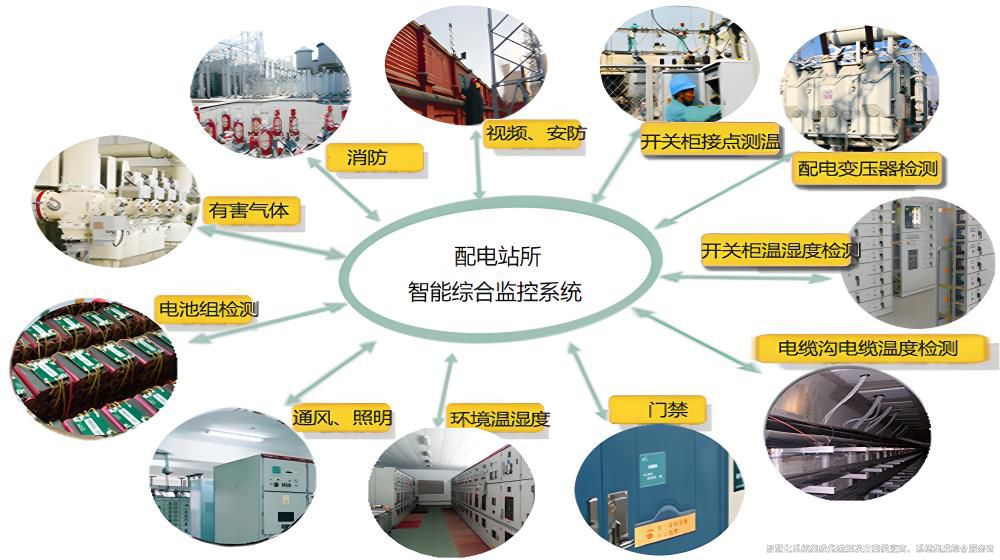

配電站房智能監控系統方案是一套集軌道巡檢機器人、燈光、消防、安防、門禁、視頻、溫濕度、紅外、水位、SF6/O2、水浸、煙霧、空調等設備監控于一體的系統。

該系統的目標是通過在配電站內部安裝變配電輔助監控裝置，并結合配電監控云平臺，實現軌道機器人智能巡檢、紅外熱成像分析、AI儀表識別、變壓器超溫監測、開關柜局放監測、開關柜觸頭測溫、蓄電池監測、低壓饋線監測、視頻監控、環境監測、設備控制以及安防消防監測等數據的采集。從而實現對配電網配電站的運行狀態、運行環境以及安防環境進行一體化監控，實現配電站的整體智能化和遠程管理，以實現“無人值班，少人值守”的目標。

三、配電站房智能監控系統詳細功能

1、智能巡檢機器人

通過在主控室布置軌道機器人，可以實現對開關柜面板上各類表計、開關、指示燈狀態等關鍵設備進行實時預覽和巡視。軌道機器人可以通過前后上下移動，同時高清攝像機還可以360度旋轉，為實現這一功能提供了支持。

2、自動控制配電房的通風系統

可以利用手機進行遠程操作，控制空調和排風扇。

當配電房的環境出現異常時，可以利用手機遠程調節空調的工作狀態。

當有害氣體超出安全標準時，聯動通風系統會自動啟動排風扇進行通風。

定時通風是一種系統，可以設定每天風機啟動和停止的時間，以確保配電房每天至少進行一次通風。

3、空調可以自動調節室內的溫度和濕度。

根據配電房?jī)?nèi)實際的溫濕度情況，智能地調節空調的運行狀態，確保配電房一直保持恒定的溫度和濕度。

為了延長空調使用壽命并降低運營成本，應該盡量避免長時間運行空調。

4、使用手機進行遠程開門操作

當管理員不在場時，其他人員需要進入配電房，管理員可以使用手機遠程開啟門禁。同時，管理員還可以通過手機實時觀看配電房的視頻監控。

配電房在開門的同時，會自動觸發攝像機進行抓拍(可以根據自己的需求進行配置聯動規則)。這樣管理員可以隨時得知配電房何時、何地、何人進出的情況。

自動存儲開門信息，便于管理和檢索;

視頻監控

使用手機進行視頻巡視;在報警時通過手機查看視頻;通過手機遠程控制攝像頭進行視頻監控。

可以監控站內各設備的運行狀況，實現遠程監控，并與環境檢測相互配合，實現攝像頭自動預置位控制。

可以通過在高處布置全景拼接攝像機來實現360度/180度的監控范圍，并與球機進行關聯，從而實現自動/手動的聯動功能。

漏水監測

為了及時發現配電房的漏水情況，我們需要在關鍵位置和空調機的加濕管、抽濕管和本體等部位下方安裝漏水傳感器。一旦發生漏水，傳感器會立即觸發漏水報警。

7、監測和報警SF6氣體泄露情況

在室外電纜地溝、35kV箱式配電裝置、10kV箱式配電裝置、二次設備室等區域安裝SF6氣體泄露檢測傳感器，并設置接口可傳輸SF6氣體泄露預警信息。

當SF6氣體的濃度超過1000ppm(上下限可根據需要進行設定)，系統將顯示濃度超標的信息，并發出警報。

當氧氣濃度低于18%時(上下限可自行設定)，屏幕將顯示濃度過低的警告信息，并且進行報警。

火警預報

在室外電纜地溝、35kV箱式配電裝置、10kV箱式配電裝置、二次設備室等地區，需要放置溫度傳感器和煙霧傳感器，并預留接口用于上傳火警預警信息。

當消防主機發出警報時，系統將自動啟動并切換到攝像機，如果攝像機具備預置功能，則會自動轉向相應的預置點。同時，系統還可以與現場燈光和其他設備協同工作，進行聯動操作。此外，系統還會發出報警聲音，啟動數字錄像，錄像時間可以事先由用戶設定。

當發生消防等重要信號時，聲光報警器會自動啟動并發出警報。

9、超溫預警開關柜

為了保證高壓設備的安全運行，在10千伏的高壓開關柜內，需要對隔離開關觸頭、母線接頭和電纜接頭等連接點進行溫度監測。為此，我們將布置無線溫度傳感器，以防止連接點發熱引發事故的發生。

我們可以通過安裝無線無源電纜測溫傳感器等前端設備，在線監控開關柜的動靜觸頭、母線接頭、電纜接頭以及易過熱點的溫度情況。如果發現溫度過高，可以及時發出預警。

10、手機可以清楚地顯示安防無死角和配電房的狀態。

當聯動配電房的紅外、門磁、窗磁和門鎖等系統自動檢測到非法進入者時，

使用手機可以遠程查看配電房現場，實現自動抓拍并發送告警。

誤報警情可以通過遠程處理來解決，遠程關閉誤報設備，無需派員現場處理。

當紅外報警觸發時，系統會立即啟動并自動切換到攝像機模式，對于具備預置功能的攝像機，系統還能自動選擇相應的預置點。

11、智能燈控系統

可以使用遠程管理來控制各個房間的燈具，從而提高節能效率。同時，還可以配合視頻監控系統，解決因?yàn)楣饩€不足而導致房間內視頻畫面不清晰的問題。

根據設定的條件，當探測器、攝像頭等站端設備產生報警信號時，系統會自動打開燈光。

12、超溫預警是指在變壓器超過工作溫度限制時發出的警示信號。

對變壓器繞組溫度和風機運行狀態的監測;

該設備可以進行變壓器三相繞組溫度的監測，同時也能監測風機的運行狀態和震動情況。它支持設置告警值的上下限，并可以通過語音播放、發送短信等方式實現聯動提醒。

漏電檢測

配電站室內的設備長時間使用后容易出現老化和漏電的問題，而這些問題很難通過肉眼察覺，是一個潛在的風險。為了避免不必要的損失，我們可以使用AI配電終端搭載局放傳感器，對老化設備進行檢查，并及時發出預警。

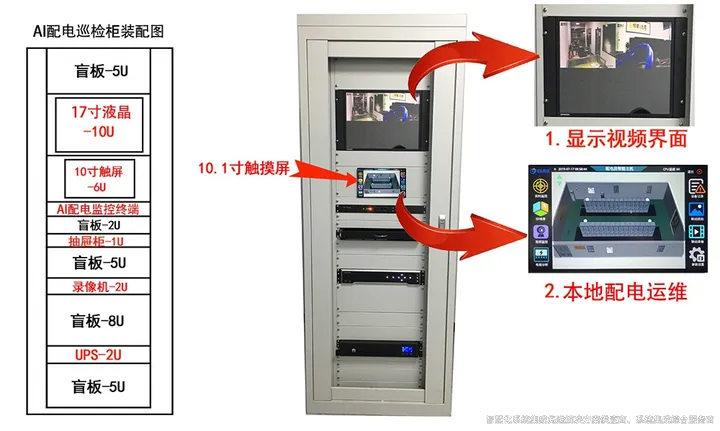

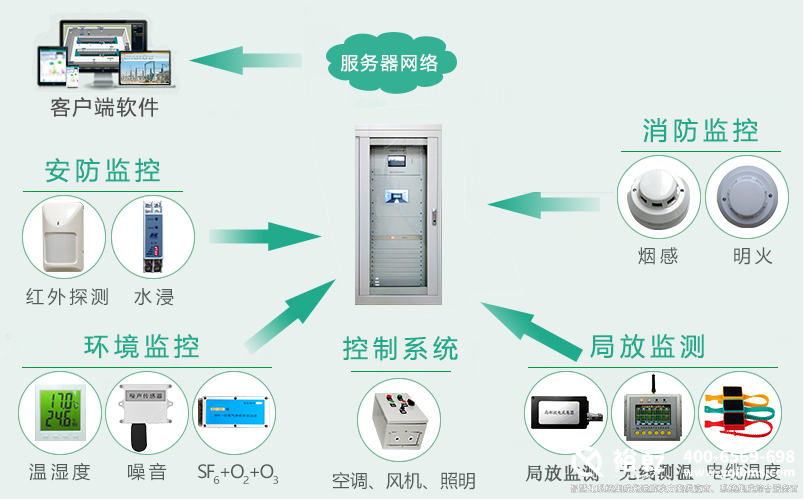

智能配電房綜合監控裝置(智能配電房綜合監控屏柜)，根據應用需求，主要包含環境數據采集單元、視頻處理模塊、綜合智能化管理模塊和電源管理輔助模塊。業務數據集中上傳，各功能模塊獨立運行，與各業務系統獨立對接，以滿足電力監控系統安全防護要求。

四、智能配電房綜合監控裝置的聯動策略

配電房監控終端單元與執行設備的智能聯動策略應該包括但不僅限于以下功能：

1、門禁與紅外布防/撤防、照明、風機聯動

1)電子鑰匙具有合法權限，能夠自動打開門并取消安防狀態;而使用機械鑰匙或其他非法方法開門則不會取消安防狀態。

2)當你打開任意一扇門時，照明燈會立刻自動打開;當所有的門都關閉后，照明燈會立刻自動關閉。當你打開任意一扇門時，風扇會自動打開，并在運行5分鐘后自動關閉(該時間段可以進行設置)。

3)當布防紅外處于正常工作狀態時，若觸發紅外報警，將會生成紅外入侵報警的時間記錄;當撤防紅外失效時，若觸發紅外報警，將不會產生入侵報警的時間記錄。

2、溫濕度與電力環境調控機的關聯

當濕度超過設定的85%(數值可以根據需要進行調整)時，自動啟動電力環境調控設備的干燥功能;當濕度低于設定的70%(數值可以根據需要進行調整)時，自動關閉電力環境調控設備的干燥功能。

2)當溫度超過35℃(數值可以自定義)時，電力環境調控機制會自動啟動冷卻功能;當溫度低于30℃(數值可以自定義)時，電力環境調控機制會自動關閉冷卻功能。

3、視頻與門禁、紅外、水浸、煙感設備實現聯動。

當檢測到有門被打開時(無論是哪扇門)，攝像機會自動旋轉到門禁位置進行拍攝。如果發現異常情況，例如非法入侵或違規操作，系統會立即啟動突發事件記錄，并發送信息給運維人員，一直持續記錄直到恢復正常。而當檢測到門已經關閉時，攝像機會自動旋轉回默認位置。

2)紅外報警攝像機會自動旋轉至紅外探測器位置開始攝像，經過1分鐘后(可根據需要進行設置)，攝像機將會自動旋轉回默認位置。

當檢測到水浸狀況時，攝像機將與水浸探測器位置鏈接并開始錄像，一分鐘后(時間可以根據需要進行配置)，攝像機將轉回默認位置。

4)煙霧報警攝像機會自動旋轉至煙霧探測器的位置，并開始進行攝像，經過1分鐘后(具體時間可根據需要進行配置)，攝像機會自動回到默認位置。

4、煙霧與消防設備、視頻監控、主站報警聯動

當煙霧探測器發現煙霧時，它會啟動風機并觸發攝像機進行攝像，然后同時向監控主站和現場發出警報。監控主站會通過遠程數據中心快速通知相關人員，并進行相應處理。

5、風機可以自動定時啟動，并且可以與SF6、氧氣和臭氧實現聯動。

每隔48小時(可自行設定)自動啟動一次風機(啟動時間設定為上午9點，可自行設定)，運行5分鐘(根據配電室內空氣全面循環所需時間設定)，之后自動關閉風機。

當SF6和臭氧的濃度超過正常水平時，系統會發出警報并自動啟動風機等設備，以排除這些氣體。

當氧氣壓力低于正常指標時，系統會觸發報警，并自動啟動風機等設備，以通風配電房。

4)只需要打開一扇門，就能自動啟動風扇，在運行5分鐘后，自動關閉風扇(運行時間可根據需要進行設定)。

五、配電站房智能監控系統的運用價值

1、關鍵在于主動監測配電房，以提升管理效率。

據了解，無人值守的配電房具有智能化、可視化、自動化和互動化的多方面優點。它可以實現遠程智能化運維管理，并對環境參數進行實時監測。此外，它還能主動記錄和預警環境和設備狀態，及時進行突發告警。它可以實時監控設備和人員的安全工作狀況，并對變壓器、中低壓柜的溫度和局放等狀態進行實時監測。所有這些信息可以上傳至云平臺，并實現告警功能。

2、配電房輔助監控系統可以實現真正實質的配電室自動化，實現無需人員在現場值守的功能。

電科恒鈦配電站房智能監控系統由數據采集層、數據傳輸層、數據應用層三個部分組成。借助互聯網、物聯網、云平臺、大數據和智能電網等先進技術的不斷發展，該系統建立了配電室綜合監控平臺。該平臺可將配電室的電力信息、環境信息、安全門禁信息和視頻監控信息等數據通過通信管理機傳輸?shù)街行谋O(jiān)控室。中心監控室可以對配電室進行遠程和集中監控，實現真正的“無人值守”。

3、減少經營成本：

通過實現站房智能監控，管理效率得到提升，并且人工巡檢工作量減少，從而為配電網企業降低了人力成本。同時，通過這一過程，還可以提前預測可能存在的風險并進行提前介入，有效減少了事故處理成本。

4、避免重復投資的方法是：

該系統具有開放性、可擴展性、兼容性和靈活性等特點，能夠適應產品升級，避免不必要的投資重復。
